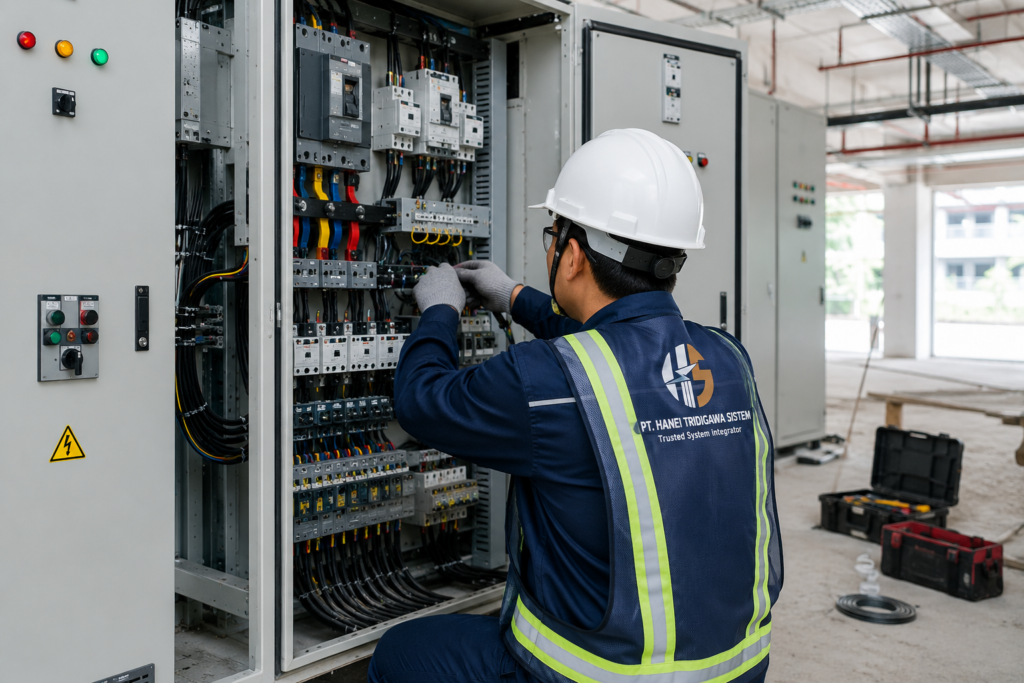

Instalasi panel listrik merupakan salah satu tahap penting dalam pembangunan gedung, fasilitas industri, maupun bangunan komersial. Panel listrik berfungsi untuk menerima, mendistribusikan, mengontrol, dan melindungi aliran listrik menuju berbagai peralatan di dalam bangunan.

Proses instalasi panel listrik tidak hanya sebatas memasang panel di lokasi. Ada beberapa tahapan yang perlu diperhatikan, mulai dari pemeriksaan gambar kerja, persiapan lokasi, pemasangan panel, penarikan kabel, terminasi, grounding, hingga testing dan commissioning.

Dengan instalasi yang direncanakan dan dikerjakan dengan baik, sistem kelistrikan dapat bekerja lebih aman, rapi, efisien, dan andal.

Pengertian Instalasi Panel Listrik

Instalasi panel listrik adalah proses pemasangan panel beserta komponen, kabel, sistem grounding, dan koneksi pendukungnya agar panel dapat berfungsi sesuai dengan desain sistem kelistrikan.

Panel biasanya menjadi bagian dari sistem distribusi listrik yang menghubungkan sumber listrik dengan berbagai beban.

Apa Itu Panel Listrik?

Panel listrik merupakan perangkat yang digunakan untuk mengatur dan mendistribusikan energi listrik ke berbagai bagian bangunan atau fasilitas.

Di dalam panel terdapat berbagai komponen seperti:

Circuit breaker
Busbar
Contactor
Relay
Metering
Terminal block
Kabel dan wiring
Perangkat proteksi

Jenis dan jumlah komponen disesuaikan dengan fungsi panel dan kebutuhan proyek.

Fungsi Panel Listrik dalam Bangunan

Panel listrik memiliki beberapa fungsi utama, yaitu:

Mendistribusikan listrik
Mengontrol beban listrik
Melindungi sistem dari gangguan
Memantau parameter listrik
Memudahkan pengoperasian
Mempermudah maintenance

Karena itu, instalasi panel harus dilakukan sesuai dengan desain dan spesifikasi yang telah ditentukan.

Mengapa Instalasi Panel Listrik Penting dalam Konstruksi?

Sistem kelistrikan menjadi salah satu bagian yang sangat penting dalam operasional bangunan. Kesalahan instalasi dapat menyebabkan gangguan pada peralatan dan sistem yang terhubung.

Mendukung Distribusi Listrik

Panel membantu membagi energi listrik dari sumber utama menuju berbagai area dan peralatan.

Dengan distribusi yang terencana, kebutuhan listrik setiap area dapat diatur dengan lebih baik.

Meningkatkan Keamanan Sistem

Panel dilengkapi dengan perangkat proteksi yang membantu melindungi instalasi dari kondisi seperti overload dan short circuit.

Sistem grounding juga menjadi bagian penting untuk mendukung keselamatan instalasi.

Menjaga Keandalan Operasional

Instalasi yang tepat membantu sistem kelistrikan bekerja sesuai dengan desain dan kebutuhan bangunan.

Hal ini penting terutama pada bangunan yang memiliki banyak peralatan listrik dan sistem MEP.

Memudahkan Maintenance

Panel yang dipasang dengan posisi yang tepat serta memiliki wiring dan labeling yang rapi akan lebih mudah diperiksa dan dirawat.

Persiapan Sebelum Instalasi Panel Listrik

Sebelum panel dipasang di lokasi proyek, beberapa hal perlu dipersiapkan terlebih dahulu.

Memeriksa Gambar dan Dokumen Engineering

Tim instalasi perlu memahami dokumen yang menjadi acuan pekerjaan.

Beberapa dokumen yang umum digunakan antara lain:

Single Line Diagram atau SLD
Panel layout
Wiring diagram
Load schedule
Shop drawing
Spesifikasi teknis

Dokumen tersebut membantu memastikan instalasi di lapangan sesuai dengan desain.

Memastikan Spesifikasi Panel

Sebelum pemasangan, panel perlu diperiksa untuk memastikan spesifikasinya sesuai dengan kebutuhan proyek.

Pemeriksaan dapat mencakup:

Kapasitas panel
Ukuran enclosure
Jenis circuit breaker
Rating busbar
Komponen kontrol
Sistem metering
Jumlah outgoing
Ruang cadangan

Memeriksa Kondisi Lokasi

Lokasi pemasangan harus diperiksa sebelum panel dibawa masuk.

Beberapa hal yang perlu diperhatikan antara lain:

Kondisi lantai
Ruang pemasangan
Akses masuk
Jalur kabel
Kondisi lingkungan
Penerangan
Ruang untuk maintenance

Menyiapkan Peralatan Instalasi

Peralatan kerja harus dipersiapkan sesuai kebutuhan pekerjaan.

Tim juga perlu memastikan material pendukung seperti kabel, cable gland, lug, terminal, grounding material, dan aksesori lainnya tersedia.

Jenis Panel Listrik dalam Konstruksi

Jenis panel yang digunakan bergantung pada fungsi sistem dan kebutuhan bangunan.

Main Distribution Panel (MDP)

MDP merupakan panel distribusi utama yang menerima daya dari sumber listrik dan mendistribusikannya menuju panel atau beban lainnya.

Sub Distribution Panel (SDP)

SDP digunakan untuk mendistribusikan listrik ke area tertentu dalam bangunan.

Contohnya adalah panel untuk lantai, area kantor, area produksi, atau area komersial.

Motor Control Center (MCC)

MCC digunakan untuk mengontrol dan mendistribusikan daya ke berbagai motor listrik.

MCC dapat digunakan untuk peralatan seperti:

Pompa
Fan
Blower
Motor HVAC
Peralatan mekanikal lainnya

Automatic Transfer Switch (ATS)

ATS digunakan untuk mengatur perpindahan sumber listrik antara sumber utama dan sumber cadangan sesuai dengan desain sistem.

Capacitor Bank

Capacitor bank dapat digunakan untuk membantu meningkatkan faktor daya sistem sesuai kebutuhan instalasi.

Panel Kontrol

Panel kontrol digunakan untuk mengendalikan peralatan atau proses tertentu. ini dapat menggunakan perangkat kontrol seperti relay, contactor, maupun PLC.

Tahapan Instalasi Panel Listrik

Setelah persiapan selesai, panel dapat mulai dipasang di lokasi proyek.

Menentukan dan Menyiapkan Lokasi Panel

Panel ditempatkan pada lokasi yang telah ditentukan dalam gambar kerja.

Lokasi tersebut harus mempertimbangkan:

Kemudahan akses
Keamanan
Jalur kabel
Kondisi lingkungan
Ruang kerja teknisi
Kemudahan maintenance

Panel sebaiknya tidak ditempatkan di lokasi yang menyulitkan teknisi untuk melakukan pemeriksaan.

Pemasangan Panel

Panel kemudian diposisikan sesuai dengan layout.

Pada tahap ini, perlu diperhatikan:

Posisi panel
Alignment
Leveling
Jarak antar panel
Penguatan panel
Jalur masuk kabel

Untuk panel yang terdiri dari beberapa cubicle, posisi antar bagian harus disesuaikan agar rapi dan sesuai dengan desain.

Instalasi Kabel

Setelah panel terpasang, kabel dapat ditarik dari sumber menuju panel dan dari panel menuju beban.

Jalur kabel harus ditata dengan baik agar mudah diidentifikasi dan dirawat.

Terminasi Kabel

Terminasi merupakan proses penyambungan kabel ke terminal atau komponen panel.

hal ini dapat mencakup:

Incoming

Kabel dari sumber listrik disambungkan ke bagian incoming panel.

Outgoing

Kabel dari panel menuju beban atau panel berikutnya disambungkan ke outgoing.

Pemeriksaan Koneksi

Setiap koneksi perlu diperiksa untuk memastikan pemasangannya sesuai dengan gambar dan spesifikasi.

Instalasi Grounding

Grounding panel perlu dipasang sesuai dengan desain sistem.

Grounding dapat terhubung pada bagian enclosure atau titik grounding yang telah disediakan.

Koneksi grounding perlu diperiksa agar sistem dapat bekerja sesuai dengan rancangan keselamatan instalasi.

Pemeriksaan Wiring

Setelah wiring selesai, dilakukan pemeriksaan terhadap:

Jalur kabel
Nomor kabel
Label
Terminal
Koneksi komponen
Kerapian wiring

Pemeriksaan ini membantu mengurangi risiko kesalahan sebelum panel diberi tegangan.

Komponen Penting dalam Instalasi Panel Listrik

Panel terdiri dari berbagai komponen yang memiliki fungsi berbeda.

Circuit Breaker

Circuit breaker berfungsi sebagai perangkat pemutus dan proteksi terhadap kondisi gangguan tertentu.

Busbar

Busbar digunakan untuk menghantarkan dan mendistribusikan daya listrik di dalam panel.

Contactor

Contactor digunakan untuk mengontrol aliran listrik menuju beban tertentu, terutama pada sistem motor dan kontrol.

Relay

Relay dapat digunakan dalam sistem kontrol maupun proteksi.

Metering

Perangkat metering digunakan untuk memantau parameter seperti:

Tegangan
Arus
Daya
Energi
Faktor daya

Terminal Block

Terminal block digunakan sebagai titik koneksi antara kabel lapangan dengan rangkaian di dalam panel.

Kabel dan Aksesori

Kabel, cable gland, cable lug, marker, dan aksesori lainnya menjadi bagian penting dalam proses instalasi panel.

Integrasi Panel Listrik dengan Sistem MEP

Dalam proyek konstruksi modern, panel listrik perlu terintegrasi dengan sistem MEP lainnya.

Integrasi dengan Sistem Electrical

Panel menjadi bagian dari sistem distribusi listrik yang menghubungkan sumber dengan berbagai beban.

Koordinasi diperlukan agar kapasitas panel, jalur kabel, dan kebutuhan beban sesuai dengan desain.

Integrasi dengan Sistem Mechanical

Panel dapat memberikan suplai dan kontrol untuk berbagai peralatan mechanical seperti:

HVAC
Pompa
Fan
Blower
Motor

Integrasi dengan Sistem Plumbing

Sistem plumbing memiliki beberapa peralatan yang membutuhkan listrik, terutama pompa.

Karena itu, kebutuhan daya dan kontrol perlu diperhitungkan sejak tahap engineering.

Integrasi dengan Sistem Fire Protection

Peralatan fire protection seperti fire pump juga membutuhkan sistem kelistrikan.

Kebutuhan sumber listrik, kontrol, dan sistem cadangan perlu dikoordinasikan dengan sistem panel.

Sistem Proteksi dalam Instalasi Panel Listrik

Sistem proteksi merupakan bagian penting dalam instalasi panel.

Proteksi Overload

Overload terjadi ketika beban yang digunakan melebihi kapasitas yang dirancang.

Perangkat proteksi dapat membantu memutus sistem ketika kondisi tersebut terjadi sesuai karakteristik proteksinya.

Proteksi Short Circuit

Short circuit dapat menghasilkan arus yang sangat besar dalam waktu singkat.

Circuit breaker dan perangkat proteksi lainnya dipilih berdasarkan kebutuhan dan karakteristik sistem.

Proteksi Earth Fault

Earth fault merupakan salah satu gangguan yang perlu diperhatikan dalam sistem kelistrikan.

Sistem proteksi dan grounding yang tepat dapat membantu meningkatkan keselamatan instalasi.

Sistem Grounding

Grounding membantu menyediakan jalur yang sesuai bagi arus gangguan berdasarkan desain sistem proteksi.

Karena itu, grounding perlu direncanakan dan diperiksa dengan baik.

Testing dan Commissioning Panel Listrik

Setelah instalasi selesai, panel tidak langsung digunakan begitu saja. Sistem perlu melalui proses testing dan commissioning.

Pemeriksaan Visual

Pemeriksaan awal dilakukan untuk memastikan kondisi panel dan instalasi.

Hal yang diperiksa antara lain:

Kondisi enclosure
Komponen
Wiring
Label
Terminal
Baut dan koneksi
Grounding

Continuity Test

Continuity test dilakukan untuk memeriksa kontinuitas jalur dan koneksi listrik sesuai kebutuhan pengujian.

Insulation Resistance Test

Pengujian ini dilakukan untuk memeriksa kondisi isolasi pada bagian instalasi yang diuji sesuai prosedur dan spesifikasi proyek.

Functional Test

Functional test dilakukan untuk memastikan fungsi kontrol dan komponen bekerja sesuai desain.

Pengujian Sistem Proteksi

Perangkat proteksi diuji sesuai prosedur untuk memastikan responsnya sesuai dengan desain sistem.

Pemeriksaan Urutan Fasa

Pada sistem tiga fasa, urutan fasa perlu diperiksa agar sesuai dengan kebutuhan peralatan yang terhubung.

Dokumentasi Hasil Pengujian

Hasil pengujian perlu dicatat dan didokumentasikan sebagai bagian dari proses commissioning dan serah terima pekerjaan.

Kesalahan yang Perlu Dihindari Saat Instalasi Panel Listrik

Kesalahan instalasi dapat menyebabkan masalah selama proses commissioning maupun operasional.

Lokasi Panel Tidak Sesuai

Panel yang dipasang di lokasi yang sulit diakses dapat menyulitkan maintenance.

Kesalahan Terminasi Kabel

Kesalahan penyambungan kabel dapat menyebabkan sistem tidak bekerja sesuai desain dan berpotensi menimbulkan gangguan.

Wiring Tidak Rapi

Wiring yang tidak terorganisir dapat menyulitkan proses troubleshooting.

Label Kabel Tidak Lengkap

Label yang tidak jelas membuat teknisi lebih sulit mengidentifikasi jalur kabel dan komponen.

Grounding Tidak Sesuai

Grounding harus dikerjakan sesuai dengan desain sistem dan persyaratan teknis proyek.

Tidak Melakukan Pemeriksaan Sebelum Energize

Panel sebaiknya diperiksa dan diuji terlebih dahulu sebelum diberi tegangan.

Kurangnya Koordinasi dengan Tim MEP

Instalasi panel harus dikoordinasikan dengan pekerjaan electrical, mechanical, plumbing, dan fire protection.

Tips Instalasi Panel Listrik yang Aman dan Efisien

Agar pekerjaan berjalan dengan baik, beberapa hal berikut perlu diperhatikan.

Ikuti Gambar dan Spesifikasi Proyek

Jadikan dokumen engineering sebagai acuan utama selama proses instalasi.

Gunakan Komponen Sesuai Spesifikasi

Komponen harus sesuai dengan desain dan kebutuhan sistem.

Perhatikan Kerapian Instalasi

Wiring dan komponen yang rapi akan memudahkan pemeriksaan serta maintenance.

Pastikan Area Kerja Aman

Pekerjaan instalasi harus dilakukan dengan prosedur keselamatan kerja yang sesuai.

Lakukan Pemeriksaan Bertahap

Pemeriksaan sebaiknya dilakukan sejak pemasangan panel, wiring, terminasi, hingga sebelum energize.

Dokumentasikan Pekerjaan

Dokumentasi dapat membantu proses pemeriksaan, commissioning, dan maintenance di kemudian hari.

Manfaat Instalasi Panel Listrik yang Tepat

Instalasi panel yang dilakukan dengan baik dapat memberikan berbagai manfaat bagi proyek konstruksi.

Distribusi Listrik Lebih Aman

Sistem yang terpasang sesuai desain membantu meningkatkan keamanan distribusi listrik.

Sistem Lebih Andal

Panel dan komponen yang dipasang dengan benar dapat mendukung operasional sistem secara lebih stabil.

Maintenance Lebih Mudah

Wiring dan labeling yang terorganisir membantu teknisi melakukan pemeriksaan dan troubleshooting.

Mengurangi Risiko Gangguan

Pemeriksaan dan pengujian yang tepat membantu mengurangi risiko kesalahan instalasi.

Mendukung Operasional Bangunan

Sistem kelistrikan yang baik dapat mendukung berbagai peralatan dan sistem MEP dalam bangunan.

Kapan Instalasi Panel Listrik Dilakukan?

Instalasi panel listrik biasanya dilakukan setelah kondisi lokasi siap dan pekerjaan terkait yang menjadi prasyarat pemasangan telah memenuhi kebutuhan proyek.

Waktu instalasi perlu dikoordinasikan dengan pekerjaan konstruksi lainnya agar tidak terjadi benturan pekerjaan.

Beberapa hal yang perlu dipastikan sebelum pemasangan antara lain:

Lokasi panel sudah siap
Jalur kabel tersedia
Gambar kerja telah disetujui
Panel telah tersedia
Material instalasi tersedia
Koordinasi dengan tim MEP telah dilakukan

Dengan koordinasi yang baik, instalasi panel dapat berjalan lebih efisien dan mengurangi risiko pekerjaan ulang.

Kesimpulan

Instalasi panel listrik dalam konstruksi merupakan proses penting yang membutuhkan perencanaan, ketelitian, dan koordinasi yang baik. Prosesnya mencakup persiapan dokumen, pemeriksaan lokasi, pemasangan panel, penarikan kabel, terminasi, grounding, hingga testing dan commissioning.

Panel listrik juga perlu terintegrasi dengan berbagai sistem MEP seperti electrical, mechanical, plumbing, dan fire protection agar seluruh sistem bangunan dapat bekerja secara optimal.

Dengan instalasi yang dilakukan sesuai desain, spesifikasi, dan prosedur keselamatan, sistem kelistrikan dapat menjadi lebih aman, rapi, andal, dan mudah dirawat.

Untuk proyek konstruksi yang membutuhkan pekerjaan panel listrik secara terintegrasi, dukungan dari panel maker atau kontraktor MEP yang berpengalaman dapat membantu proses mulai dari engineering, fabrikasi, instalasi, hingga testing dan commissioning.

Instalasi Panel Listrik dalam Konstruksi
