Sistem kelistrikan merupakan salah satu bagian penting dalam pembangunan gedung dan fasilitas modern. Agar listrik dapat disalurkan dengan aman dan teratur, dibutuhkan panel listrik yang sesuai dengan kebutuhan bangunan.

Dalam proyek konstruksi, panel listrik tidak hanya berfungsi sebagai tempat berkumpulnya komponen kelistrikan. Sistem panel juga berperan dalam mendistribusikan daya, melindungi peralatan, mengontrol beban, serta mendukung operasional berbagai sistem di dalam bangunan.

Karena itu, konstruksi sistem panel listrik modern perlu direncanakan dengan baik mulai dari tahap engineering, fabrikasi, instalasi, hingga testing dan commissioning.

Apa Itu Sistem Panel Listrik Modern?

Sistem panel listrik modern adalah rangkaian panel dan perangkat kelistrikan yang dirancang untuk mendistribusikan, mengontrol, serta melindungi energi listrik dalam sebuah bangunan atau fasilitas.

Sistem ini dapat terdiri dari beberapa panel yang memiliki fungsi berbeda dan saling terhubung dalam satu jaringan distribusi listrik.

Pengertian Panel Listrik

Panel listrik merupakan perangkat yang digunakan untuk menerima dan mendistribusikan energi listrik dari sumber menuju berbagai beban.

Beberapa beban yang dapat terhubung dengan panel listrik antara lain:

Sistem pencahayaan
Stop kontak
HVAC
Pompa
Motor
Lift
Mesin produksi
Sistem keamanan
Peralatan operasional lainnya

Dengan sistem distribusi yang terencana, aliran listrik dapat dikendalikan dengan lebih baik.

Karakteristik Panel Listrik Modern

Panel listrik modern tidak hanya mengandalkan fungsi distribusi listrik. Sistemnya dapat dilengkapi dengan berbagai fitur untuk meningkatkan keamanan dan efisiensi.

Beberapa karakteristiknya antara lain:

Sistem proteksi yang terintegrasi
Monitoring parameter listrik
Sistem kontrol otomatis
Wiring yang terorganisir
Kapasitas yang dapat dikembangkan
Integrasi dengan sistem MEP
Dukungan terhadap sistem smart building

Fungsi Panel Listrik dalam Konstruksi Bangunan

Panel listrik memiliki beberapa fungsi utama dalam sebuah proyek konstruksi.

Mendistribusikan Energi Listrik

Panel berfungsi menyalurkan listrik dari sumber utama menuju berbagai area dan peralatan.

Pembagian distribusi dilakukan berdasarkan kebutuhan beban sehingga sistem lebih terorganisir.

Melindungi Sistem Kelistrikan

Panel dilengkapi perangkat proteksi yang dapat membantu mengurangi risiko akibat gangguan listrik.

Beberapa gangguan yang perlu diperhatikan antara lain:

Overload
Short circuit
Earth fault
Gangguan pada peralatan

Mengontrol Peralatan Listrik

Panel tertentu dapat digunakan untuk mengontrol peralatan seperti motor, pompa, fan, dan HVAC.

Pengendalian dapat dilakukan secara manual maupun otomatis sesuai dengan kebutuhan sistem.

Mendukung Efisiensi Operasional

Panel modern dapat dilengkapi perangkat monitoring yang membantu memantau kondisi kelistrikan.

Data yang diperoleh dapat digunakan untuk membantu:

Monitoring konsumsi energi
Mengetahui kondisi beban
Mendeteksi gangguan
Melakukan evaluasi sistem
Mendukung maintenance

Jenis Panel Listrik dalam Sistem Konstruksi Modern

Setiap panel memiliki fungsi yang berbeda. Pemilihannya harus disesuaikan dengan kebutuhan proyek.

Main Distribution Panel (MDP)

Main Distribution Panel atau MDP merupakan panel utama dalam sistem distribusi listrik.

MDP menerima daya dari sumber listrik dan mendistribusikannya menuju panel atau beban lainnya.

Sub Distribution Panel (SDP)

Sub Distribution Panel atau SDP digunakan untuk mendistribusikan listrik ke area tertentu.

Contohnya adalah:

Area kantor
Lantai bangunan
Area produksi
Area fasilitas
Area komersial

Motor Control Center (MCC)

Motor Control Center atau MCC digunakan untuk mengontrol berbagai motor listrik.

MCC dapat digunakan untuk peralatan seperti:

Pompa
Fan
Blower
Motor HVAC
Mesin tertentu

Automatic Transfer Switch (ATS)

ATS digunakan untuk melakukan perpindahan sumber listrik sesuai desain sistem ketika sumber utama mengalami gangguan dan sumber cadangan tersedia.

Sistem ini banyak digunakan pada fasilitas yang membutuhkan kontinuitas suplai listrik.

Capacitor Bank

Capacitor bank dapat digunakan untuk membantu memperbaiki faktor daya pada sistem kelistrikan sesuai kebutuhan instalasi.

Panel Kontrol

Panel kontrol digunakan untuk mengatur dan mengendalikan peralatan tertentu.

Pada sistem yang lebih modern, panel kontrol dapat menggunakan PLC untuk menjalankan proses secara otomatis.

Tahapan Konstruksi Sistem Panel Listrik Modern

Konstruksi panel listrik terdiri dari beberapa tahapan yang saling berhubungan.

Analisis Kebutuhan Listrik

Tahap pertama adalah memahami kebutuhan listrik dari bangunan atau fasilitas.

Hal yang perlu diperhatikan antara lain:

Jenis bangunan
Luas bangunan
Jumlah lantai
Jenis peralatan
Kapasitas beban
Kebutuhan listrik cadangan
Potensi penambahan beban

Informasi tersebut menjadi dasar untuk menentukan desain sistem.

Perhitungan Beban Listrik

Setelah kebutuhan diketahui, dilakukan perhitungan total beban listrik.

Perhitungan dapat mencakup:

Beban Pencahayaan

Kebutuhan listrik untuk lampu interior, eksterior, koridor, dan area lainnya.

Beban Stop Kontak

Kebutuhan listrik untuk perangkat elektronik dan peralatan pendukung.

Beban HVAC

Sistem pendingin dan ventilasi dapat menjadi salah satu beban penting dalam bangunan komersial.

Beban Pompa dan Motor

Meliputi pompa air, fan, blower, dan peralatan bermotor lainnya.

Beban Peralatan Khusus

Peralatan khusus disesuaikan dengan fungsi bangunan dan kebutuhan operasional.

Desain dan Engineering Panel Listrik

Setelah perhitungan beban selesai, proses dilanjutkan dengan desain dan engineering.

Single Line Diagram (SLD)

SLD menggambarkan hubungan antara sumber listrik, panel, perangkat proteksi, dan beban secara sederhana.

Dokumen ini menjadi salah satu dasar dalam memahami sistem distribusi listrik.

Panel Layout

Panel layout menunjukkan susunan komponen di dalam enclosure panel.

Layout perlu dirancang agar komponen mudah diperiksa dan area kerja teknisi tetap memadai.

Wiring Diagram

Wiring diagram menunjukkan hubungan antar komponen dan jalur kabel pada sistem.

Dokumen ini sangat penting dalam proses fabrikasi dan instalasi.

Load Schedule

Load schedule berisi daftar beban dan kebutuhan daya yang digunakan sebagai dasar perencanaan sistem.

Pemilihan Komponen Panel Listrik

Pemilihan komponen harus disesuaikan dengan spesifikasi dan kebutuhan sistem.

Circuit Breaker

Circuit breaker digunakan untuk memutus aliran listrik ketika terjadi kondisi gangguan tertentu.

Busbar

Busbar digunakan sebagai penghantar dan distribusi daya di dalam panel.

Contactor

Contactor digunakan untuk mengontrol aliran listrik menuju beban tertentu.

Relay

Relay dapat digunakan sebagai bagian dari sistem kontrol dan proteksi.

Metering

Perangkat metering digunakan untuk memantau parameter listrik seperti arus, tegangan, daya, dan energi.

Terminal dan Wiring

Terminal dan wiring digunakan untuk menghubungkan komponen dalam panel agar dapat bekerja sesuai desain.

Proses Fabrikasi Panel Listrik

Setelah desain disetujui, panel masuk ke tahap fabrikasi.

Persiapan Enclosure

Enclosure disiapkan sesuai dengan ukuran, tipe, dan kebutuhan instalasi.

Pemasangan Komponen

Komponen dipasang sesuai dengan panel layout yang telah dibuat.

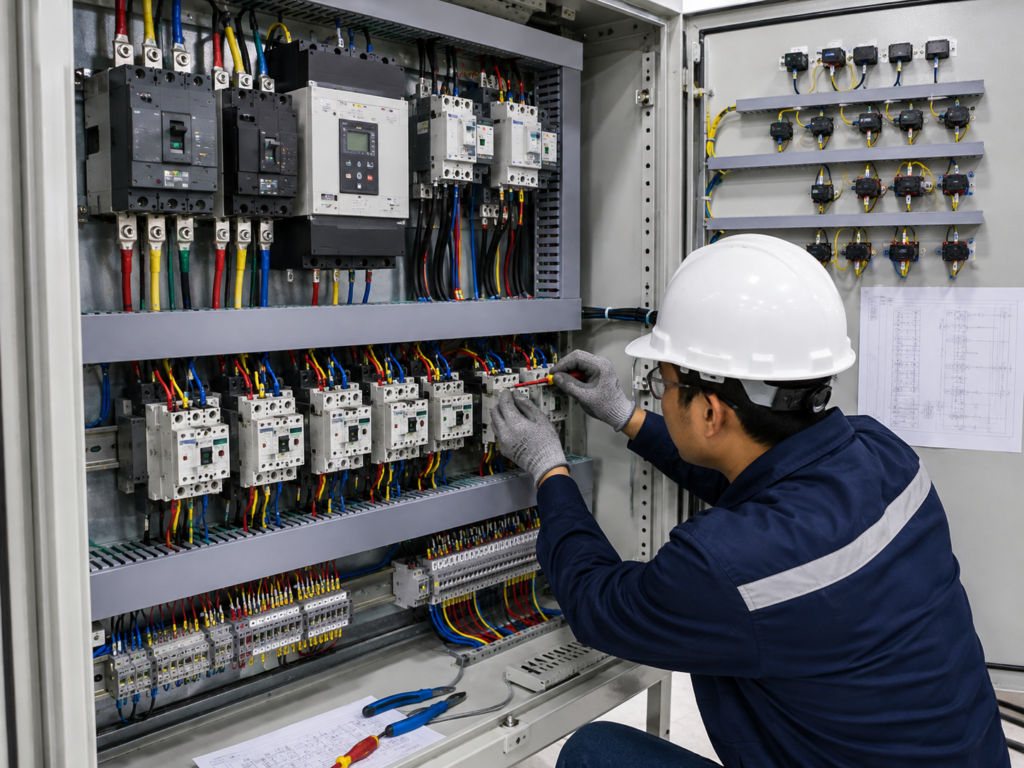

Pemasangan Busbar dan Wiring

Busbar dan kabel dipasang sesuai desain sistem.

Wiring yang rapi akan membantu mempermudah proses pemeriksaan dan maintenance.

Labeling

Setiap kabel dan komponen perlu diberi label sesuai dengan dokumen engineering.

Label yang jelas akan memudahkan teknisi ketika melakukan pemeriksaan atau perbaikan.

Quality Control

Sebelum panel dikirim ke lokasi proyek, dilakukan pemeriksaan untuk memastikan konstruksi dan komponen sesuai dengan spesifikasi.

Instalasi Panel Listrik di Lokasi Proyek

Setelah proses fabrikasi selesai, panel dikirim ke lokasi pembangunan.

Penentuan Lokasi Panel

Lokasi panel perlu mempertimbangkan:

Akses maintenance
Kondisi lingkungan
Keamanan
Jalur kabel
Ruang kerja teknisi
Integrasi dengan sistem lainnya

Pemasangan Panel

Panel dipasang sesuai dengan layout dan koordinat yang telah ditentukan.

Posisi panel harus diperiksa agar aman dan sesuai dengan gambar kerja.

Terminasi Kabel

Kabel dari sumber dan kabel menuju beban kemudian dilakukan terminasi pada panel.

Setiap koneksi perlu diperiksa untuk menghindari kesalahan pemasangan.

Grounding

Panel perlu dihubungkan dengan sistem grounding sesuai desain instalasi dan persyaratan teknis proyek.

Testing dan Commissioning Sistem Panel

Testing dan commissioning dilakukan untuk memastikan sistem bekerja sesuai dengan desain.

Pemeriksaan Visual

Pemeriksaan dilakukan terhadap:

Kondisi enclosure
Komponen
Wiring
Label
Koneksi
Kondisi fisik panel

Insulation Resistance Test

Pengujian ini digunakan untuk memeriksa kondisi isolasi pada bagian instalasi yang diuji sesuai prosedur proyek.

Continuity Test

Continuity test dilakukan untuk memeriksa kontinuitas jalur dan koneksi listrik sesuai kebutuhan pengujian.

Functional Test

Functional test dilakukan untuk memastikan fungsi kontrol dan komponen bekerja sesuai dengan desain.

Pengujian Sistem Proteksi

Perangkat proteksi diuji sesuai prosedur untuk memastikan respons sistem sesuai dengan desain dan spesifikasi.

Dokumentasi Hasil Pengujian

Hasil testing dan commissioning perlu didokumentasikan sebagai bagian dari proses serah terima proyek.

Integrasi Panel Listrik dengan Sistem MEP

Sistem panel listrik merupakan bagian dari sistem MEP yang saling berhubungan.

Integrasi dengan Sistem Electrical

Panel terhubung dengan sumber listrik dan berbagai beban di dalam bangunan.

Integrasi dengan Sistem Mechanical

Panel dapat menyuplai dan mengontrol:

HVAC
Pompa
Fan
Blower
Motor

Integrasi dengan Sistem Plumbing

Berbagai peralatan plumbing seperti pompa membutuhkan suplai listrik dan sistem kontrol yang sesuai.

Integrasi dengan Fire Protection

Sistem fire protection juga membutuhkan suplai listrik untuk peralatan seperti fire pump dan sistem pendukung lainnya.

Perencanaan sumber utama maupun cadangan perlu disesuaikan dengan kebutuhan sistem.

Teknologi pada Sistem Panel Listrik Modern

Perkembangan teknologi membuat panel listrik semakin terintegrasi dengan sistem kontrol dan monitoring.

Smart Metering

Smart metering dapat membantu memantau berbagai parameter listrik dan konsumsi energi.

PLC dan Sistem Otomasi

Programmable Logic Controller (PLC) dapat digunakan untuk mengontrol proses secara otomatis berdasarkan program yang telah ditentukan.

Building Management System

Panel dan perangkat kelistrikan dapat diintegrasikan dengan Building Management System (BMS) untuk membantu monitoring serta pengelolaan sistem bangunan.

Remote Monitoring

Sistem monitoring memungkinkan kondisi tertentu dari sistem kelistrikan dipantau melalui perangkat atau platform yang sesuai dengan desain sistem.

Faktor Penting dalam Konstruksi Sistem Panel Listrik

Ada beberapa faktor yang perlu diperhatikan agar sistem dapat bekerja secara optimal.

Kapasitas Panel

Kapasitas harus disesuaikan dengan kebutuhan beban dan mempertimbangkan kebutuhan pengembangan.

Sistem Proteksi

Perangkat proteksi harus dipilih berdasarkan karakteristik sistem dan kebutuhan proyek.

Kualitas Komponen

Komponen harus sesuai dengan spesifikasi teknis dan kebutuhan instalasi.

Kondisi Lokasi

Kondisi seperti suhu, debu, kelembapan, dan lingkungan sekitar perlu dipertimbangkan dalam pemilihan enclosure dan komponen.

Kemudahan Maintenance

Panel perlu memiliki akses yang cukup agar teknisi dapat melakukan pemeriksaan dan pemeliharaan.

Kesalahan yang Perlu Dihindari

Perencanaan yang kurang tepat dapat menyebabkan berbagai masalah selama konstruksi maupun operasional.

Salah Menghitung Beban

Perhitungan beban yang tidak tepat dapat membuat kapasitas sistem tidak sesuai kebutuhan.

Kapasitas Panel Tidak Sesuai

Panel yang terlalu kecil dapat membatasi sistem, sedangkan kapasitas berlebihan tanpa kebutuhan teknis dapat meningkatkan biaya.

Mengabaikan Sistem Proteksi

Sistem proteksi merupakan bagian penting dari keamanan instalasi dan harus direncanakan sejak awal.

Kurangnya Koordinasi MEP

Panel perlu dikoordinasikan dengan sistem electrical, mechanical, plumbing, dan fire protection.

Wiring Tidak Terorganisir

Wiring yang tidak rapi dapat menyulitkan proses pemeriksaan dan maintenance.

Tidak Melakukan Testing dan Commissioning

Panel sebaiknya tidak langsung digunakan tanpa proses pemeriksaan dan pengujian yang sesuai.

Manfaat Konstruksi Sistem Panel Listrik yang Tepat

Perencanaan dan konstruksi panel listrik yang baik dapat memberikan beberapa manfaat.

Distribusi Listrik Lebih Aman

Sistem proteksi dan pembagian beban yang tepat membantu meningkatkan keamanan instalasi.

Sistem Lebih Efisien

Panel yang dirancang sesuai kebutuhan membantu mengoptimalkan distribusi energi.

Maintenance Lebih Mudah

Dokumentasi dan wiring yang terorganisir memudahkan proses pemeriksaan.

Risiko Gangguan Dapat Dikurangi

Sistem yang direncanakan dengan baik membantu mengurangi risiko gangguan akibat kesalahan desain atau instalasi.

Mudah Dikembangkan

Kapasitas dan ruang cadangan dapat membantu mengakomodasi kebutuhan tambahan di masa depan.

Tips Memilih Panel Maker atau Kontraktor

Dalam proyek konstruksi, pemilihan partner yang tepat dapat memengaruhi kualitas sistem panel listrik.

Memiliki Pengalaman Engineering

Pastikan tim mampu memahami kebutuhan listrik dan membuat desain sesuai spesifikasi proyek.

Mampu Melakukan Fabrikasi Panel

Kemampuan fabrikasi memastikan panel dapat dibuat sesuai desain dan kebutuhan instalasi.

Memiliki Tim Instalasi

Tim instalasi yang berpengalaman membantu memastikan panel terpasang dengan baik di lokasi proyek.

Menyediakan Testing dan Commissioning

Pengujian merupakan bagian penting sebelum sistem digunakan.

Memahami Integrasi MEP

Kemampuan mengintegrasikan panel dengan sistem mechanical, plumbing, fire protection, dan electrical menjadi nilai tambah dalam proyek konstruksi modern.

Kesimpulan

Konstruksi sistem panel listrik modern membutuhkan perencanaan yang matang mulai dari analisis kebutuhan, perhitungan beban, desain engineering, pemilihan komponen, fabrikasi, instalasi, hingga testing dan commissioning.

Panel listrik tidak hanya berfungsi untuk mendistribusikan energi, tetapi juga berperan dalam pengendalian, perlindungan, monitoring, dan efisiensi sistem kelistrikan.

Dengan desain yang tepat, komponen yang sesuai, serta koordinasi yang baik dengan sistem MEP, panel listrik dapat mendukung operasional bangunan secara aman, efisien, dan andal.

Bagi proyek konstruksi modern, memilih panel maker atau kontraktor yang memiliki kemampuan engineering, fabrikasi, instalasi, dan commissioning dapat membantu memastikan seluruh proses berjalan lebih terintegrasi dan sesuai kebutuhan proyek.

Butuh solusi sistem panel listrik untuk proyek konstruksi? PT Hanei Tridigawa Sistem dapat membantu kebutuhan engineering, fabrikasi panel, instalasi, hingga testing dan commissioning sesuai kebutuhan proyek Anda.
