Panel listrik merupakan salah satu bagian penting dalam sistem kelistrikan bangunan. Hampir setiap bangunan modern membutuhkan panel listrik untuk mendistribusikan, mengontrol, dan melindungi aliran listrik ke berbagai area serta peralatan.

Dalam proyek konstruksi, perencanaan panel listrik perlu dilakukan sejak awal agar sistem kelistrikan dapat bekerja dengan aman dan efisien. Kapasitas panel, jenis komponen, sistem proteksi, hingga kebutuhan pengembangan di masa depan perlu diperhitungkan dengan baik.

Artikel ini membahas panel listrik untuk konstruksi modern, mulai dari pengertian, jenis, fungsi, proses perencanaan, fabrikasi, instalasi, hingga testing dan commissioning.

Apa Itu Panel Listrik?

Panel listrik adalah perangkat yang digunakan sebagai pusat distribusi dan pengendalian energi listrik dalam suatu bangunan atau fasilitas.

Panel menerima sumber listrik dari jaringan utama, kemudian mendistribusikannya ke berbagai beban sesuai kebutuhan. Di dalam panel terdapat berbagai komponen yang berfungsi mengatur sekaligus melindungi sistem kelistrikan.

Pengertian Panel Listrik

Secara sederhana, panel listrik dapat diibaratkan sebagai pusat pengaturan listrik pada sebuah bangunan.

Dari panel, listrik dapat disalurkan ke:

Sistem pencahayaan
Stop kontak
Mesin dan peralatan
Sistem HVAC
Pompa
Lift
Sistem keamanan
Peralatan pendukung lainnya

Dengan distribusi yang terorganisir, sistem kelistrikan menjadi lebih mudah dikontrol dan dirawat.

Komponen Utama Panel Listrik

Panel listrik terdiri dari berbagai komponen dengan fungsi yang berbeda.

Circuit Breaker

Circuit breaker berfungsi memutus aliran listrik ketika terjadi gangguan seperti beban berlebih atau hubungan singkat.

Busbar

Busbar merupakan penghantar listrik yang digunakan untuk mendistribusikan daya di dalam panel.

Contactor

Contactor digunakan untuk mengontrol aliran listrik menuju beban tertentu, terutama pada sistem yang membutuhkan pengendalian secara otomatis.

Relay

Relay membantu mengontrol dan memberikan respons terhadap kondisi tertentu dalam sistem kelistrikan.

Metering

Perangkat metering digunakan untuk memantau parameter listrik seperti tegangan, arus, daya, dan konsumsi energi.

Terminal dan Kabel

Terminal dan kabel digunakan untuk menghubungkan berbagai komponen sehingga sistem dapat bekerja sesuai desain.

Fungsi Panel Listrik dalam Konstruksi Modern

Panel listrik memiliki beberapa fungsi penting yang mendukung operasional bangunan.

Mendistribusikan Daya Listrik

Fungsi utama panel adalah mendistribusikan energi listrik dari sumber utama menuju berbagai beban.

Distribusi yang baik membantu memastikan setiap area mendapatkan suplai listrik sesuai kebutuhan.

Melindungi Sistem Kelistrikan

Panel dilengkapi perangkat proteksi untuk mengurangi risiko kerusakan akibat gangguan listrik.

Beberapa gangguan yang perlu diantisipasi antara lain:

Overload
Short circuit
Earth fault
Gangguan pada peralatan

Mengontrol Peralatan Listrik

Panel tertentu dapat digunakan untuk mengontrol berbagai peralatan seperti motor, pompa, sistem HVAC, dan mesin lainnya.

Pengendalian dapat dilakukan secara manual maupun otomatis sesuai kebutuhan proyek.

Meningkatkan Efisiensi Operasional

Panel modern dapat dilengkapi perangkat monitoring untuk membantu mengetahui kondisi sistem kelistrikan.

Data tersebut dapat digunakan untuk:

Memantau penggunaan energi
Mengetahui beban listrik
Mengidentifikasi gangguan
Membantu proses maintenance

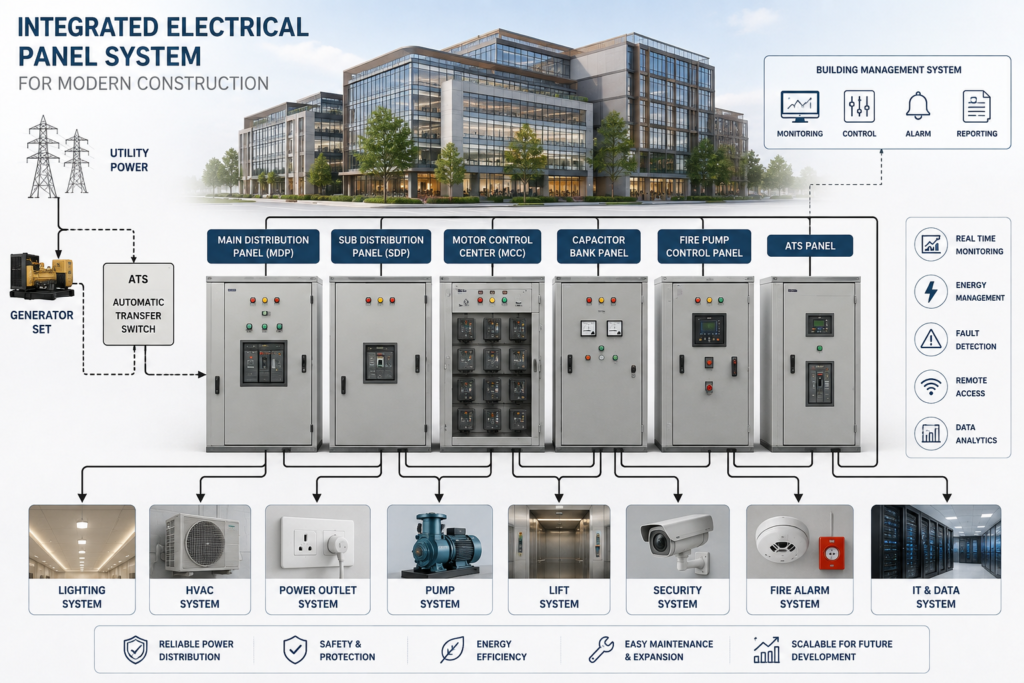

Jenis Panel Listrik untuk Bangunan Modern

Jenis panel yang digunakan bergantung pada fungsi bangunan dan kebutuhan sistem kelistrikan.

Main Distribution Panel (MDP)

Main Distribution Panel atau MDP merupakan panel utama yang menerima dan mendistribusikan daya listrik ke berbagai bagian bangunan.

MDP biasanya menjadi salah satu bagian utama dalam sistem distribusi listrik.

Sub Distribution Panel (SDP)

Sub Distribution Panel atau SDP digunakan untuk mendistribusikan listrik dari panel utama menuju area atau beban tertentu.

Contohnya adalah panel untuk:

Lantai tertentu
Area kantor
Area produksi
Area fasilitas
Zona tertentu dalam bangunan

Motor Control Center (MCC)

Motor Control Center atau MCC digunakan untuk mengontrol dan mengoperasikan berbagai motor listrik.

MCC banyak digunakan pada fasilitas yang memiliki banyak peralatan bermotor, seperti:

Pompa
Fan
Blower
Sistem HVAC
Mesin produksi

Automatic Transfer Switch (ATS)

ATS digunakan untuk memindahkan sumber listrik secara otomatis ketika sumber utama mengalami gangguan.

Sistem ini biasanya terhubung dengan sumber cadangan seperti generator.

Dengan ATS, perpindahan sumber listrik dapat dilakukan secara otomatis sehingga kontinuitas operasional dapat lebih terjaga.

Panel Capacitor Bank

Panel capacitor bank digunakan untuk membantu memperbaiki faktor daya pada sistem kelistrikan.

Penggunaan sistem ini dapat membantu meningkatkan efisiensi sistem dan mengoptimalkan penggunaan daya listrik sesuai kebutuhan instalasi.

Panel Kontrol dan Otomasi

Panel kontrol digunakan untuk mengatur peralatan atau proses tertentu secara manual maupun otomatis.

Dalam sistem modern, panel kontrol dapat menggunakan perangkat seperti Programmable Logic Controller (PLC) untuk menjalankan proses secara otomatis.

Perencanaan Panel Listrik dalam Proyek Konstruksi

Perencanaan panel listrik sebaiknya dilakukan sejak tahap awal proyek. Hal ini bertujuan agar sistem kelistrikan dapat terintegrasi dengan desain arsitektur, struktur, dan MEP.

Menghitung Kebutuhan Beban Listrik

Langkah pertama adalah mengetahui total kebutuhan daya bangunan.

Perhitungan dapat mencakup:

Pencahayaan
Stop kontak
HVAC
Pompa
Motor
Peralatan operasional
Sistem keamanan
Peralatan khusus

Hasil perhitungan akan menjadi dasar dalam menentukan kapasitas sistem kelistrikan.

Menentukan Kapasitas Panel

Kapasitas panel harus disesuaikan dengan kebutuhan beban.

Selain kebutuhan saat ini, sebaiknya tersedia kapasitas cadangan untuk mengantisipasi penambahan beban di masa depan.

Hal ini akan mempermudah pengembangan sistem tanpa harus mengganti seluruh panel.

Menentukan Sistem Proteksi

Pemilihan perangkat proteksi harus disesuaikan dengan karakteristik sistem.

Proteksi perlu dirancang untuk membantu mengurangi risiko akibat:

Beban berlebih
Hubungan singkat
Gangguan ke tanah
Gangguan pada peralatan

Koordinasi proteksi juga penting agar perangkat yang bekerja saat terjadi gangguan sesuai dengan area yang terdampak.

Menyesuaikan Panel dengan Kondisi Bangunan

Setiap jenis bangunan memiliki kebutuhan kelistrikan yang berbeda.

Misalnya:

Hotel: membutuhkan sistem distribusi untuk kamar, fasilitas umum, HVAC, lift, dan sistem keamanan.
Perkantoran: membutuhkan distribusi untuk ruang kerja, server, pencahayaan, dan perangkat elektronik.
Pabrik: membutuhkan panel untuk mesin produksi dan motor.
Fasilitas olahraga: membutuhkan sistem kelistrikan untuk pencahayaan, HVAC, pompa, dan fasilitas pendukung.

Karena itu, desain panel harus disesuaikan dengan fungsi bangunan.

Proses Pembuatan dan Instalasi Panel Listrik

Setelah tahap perencanaan selesai, proses dilanjutkan dengan engineering, fabrikasi, instalasi, dan pengujian.

Desain dan Engineering Panel

Tahap engineering menjadi dasar dalam proses fabrikasi.

Dokumen yang biasanya dipersiapkan antara lain:

Single Line Diagram (SLD)
Panel layout
Wiring diagram
Daftar komponen
Spesifikasi teknis

Dokumen tersebut membantu memastikan panel dibuat sesuai kebutuhan sistem.

Fabrikasi Panel

Pada tahap fabrikasi, komponen dipasang ke dalam enclosure panel sesuai desain.

Prosesnya dapat mencakup:

Persiapan enclosure
Pemasangan komponen
Pemasangan busbar
Pemasangan wiring
Pemasangan terminal
Pemberian label
Pemeriksaan hasil perakitan

Kerapian fabrikasi penting agar panel mudah diperiksa dan dirawat.

Instalasi di Lokasi Proyek

Setelah panel selesai difabrikasi, panel dikirim dan dipasang di lokasi proyek.

Tahap ini meliputi:

Penempatan panel
Pemasangan panel
Penyambungan kabel
Terminasi kabel
Pemeriksaan grounding
Pemeriksaan koneksi

Instalasi harus dilakukan sesuai gambar kerja dan spesifikasi proyek.

Testing dan Commissioning

Sebelum panel digunakan, perlu dilakukan pengujian untuk memastikan sistem bekerja sesuai desain.

Beberapa pemeriksaan dapat meliputi:

Pemeriksaan wiring
Pemeriksaan koneksi
Insulation resistance test
Pengujian fungsi circuit breaker
Pengujian sistem proteksi
Functional test
Pemeriksaan grounding

Hasil pengujian perlu didokumentasikan sebagai bagian dari proses commissioning.

Standar dan Keselamatan Panel Listrik

Keselamatan menjadi salah satu aspek penting dalam sistem panel listrik.

Pentingnya Standar Kelistrikan

Panel harus dirancang dan dibuat berdasarkan standar serta spesifikasi teknis yang sesuai dengan kebutuhan proyek.

Penerapan standar membantu meningkatkan keamanan dan kualitas sistem.

Sistem Grounding

Grounding berfungsi sebagai bagian dari sistem keselamatan kelistrikan dengan menyediakan jalur yang sesuai bagi arus gangguan menuju tanah.

Sistem grounding perlu direncanakan dan diperiksa dengan baik.

Proteksi terhadap Gangguan

Panel perlu dilengkapi sistem proteksi yang sesuai untuk menghadapi berbagai kemungkinan gangguan.

Proteksi dapat mencakup:

Overload protection
Short circuit protection
Earth fault protection

Pemilihan perangkat harus disesuaikan dengan karakteristik sistem dan beban.

Tips Memilih Panel Listrik untuk Proyek Konstruksi

Memilih panel listrik tidak cukup hanya berdasarkan kapasitas daya. Ada beberapa aspek lain yang perlu diperhatikan.

Sesuaikan dengan Kebutuhan Beban

Pastikan kapasitas panel sesuai dengan kebutuhan bangunan dan rencana pengembangan di masa depan.

Gunakan Komponen Berkualitas

Komponen yang sesuai spesifikasi dapat membantu meningkatkan keandalan sistem.

Pertimbangkan Kemudahan Maintenance

Panel sebaiknya dirancang agar teknisi dapat melakukan pemeriksaan dan pemeliharaan dengan mudah.

Siapkan Kapasitas untuk Pengembangan

Jika bangunan berpotensi mengalami ekspansi, pertimbangkan ruang dan kapasitas cadangan sejak tahap desain.

Pilih Panel Maker atau Kontraktor Berpengalaman

Panel maker dan kontraktor yang berpengalaman dapat membantu mulai dari tahap engineering, fabrikasi, instalasi, hingga testing dan commissioning.

Dengan begitu, sistem panel dapat dirancang secara lebih terintegrasi dengan kebutuhan proyek.

Manfaat Panel Listrik yang Dirancang dengan Tepat

Perencanaan dan pemasangan panel yang tepat memberikan berbagai manfaat bagi bangunan.

Distribusi Listrik Lebih Aman

Sistem distribusi yang terencana membantu mengurangi risiko gangguan kelistrikan.

Sistem Lebih Mudah Dikontrol

Panel menyediakan pusat pengendalian yang membuat sistem lebih mudah dipantau.

Maintenance Lebih Mudah

Panel yang rapi dan terorganisir memudahkan teknisi melakukan pemeriksaan serta perbaikan.

Operasional Lebih Efisien

Penggunaan perangkat monitoring dan kontrol dapat membantu mengoptimalkan penggunaan energi.

Mudah Dikembangkan

Kapasitas cadangan membuat sistem lebih siap menghadapi kebutuhan listrik tambahan di masa depan.

Kesimpulan

Panel listrik merupakan bagian penting dalam konstruksi bangunan modern. Selain berfungsi sebagai pusat distribusi listrik, panel juga berperan dalam mengontrol dan melindungi sistem kelistrikan.

Pemilihan jenis panel, perhitungan kapasitas, pemilihan komponen, sistem proteksi, hingga proses instalasi harus dilakukan dengan perencanaan yang tepat. Proses engineering, fabrikasi, instalasi, testing, dan commissioning juga perlu dilakukan secara terintegrasi agar sistem dapat bekerja secara optimal.

Dengan perencanaan yang matang dan dukungan tenaga profesional, panel listrik dapat menjadi bagian dari sistem kelistrikan bangunan yang aman, efisien, mudah dirawat, dan siap mendukung kebutuhan operasional dalam jangka panjang.
