Panel listrik merupakan salah satu bagian penting dalam sistem kelistrikan sebuah bangunan. Hampir semua proyek konstruksi modern membutuhkan panel listrik untuk mendistribusikan, mengontrol, dan melindungi aliran listrik ke berbagai area serta peralatan.

Perencanaan panel listrik tidak hanya berkaitan dengan menentukan ukuran panel. Ada banyak hal yang perlu diperhatikan, mulai dari kebutuhan daya, jenis panel, pemilihan komponen, sistem proteksi, hingga integrasi dengan sistem MEP.

Dengan perencanaan yang tepat, sistem kelistrikan dapat bekerja lebih aman, efisien, dan mudah dirawat. Sebaliknya, perencanaan yang kurang matang dapat menyebabkan gangguan listrik, pekerjaan ulang, hingga peningkatan biaya proyek.

Apa Itu Perencanaan Panel Listrik?

Perencanaan panel listrik adalah proses menentukan desain, kapasitas, komponen, sistem distribusi, dan sistem proteksi panel sesuai dengan kebutuhan sebuah proyek konstruksi.

Panel listrik nantinya menjadi bagian dari sistem distribusi energi yang menyalurkan listrik dari sumber utama menuju berbagai beban di dalam bangunan.

Pengertian Panel Listrik

Panel listrik merupakan perangkat yang digunakan untuk menerima, mendistribusikan, mengontrol, dan melindungi energi listrik.

Dalam sebuah bangunan, panel dapat terhubung dengan berbagai beban seperti:

Lampu
Stop kontak
Sistem HVAC
Pompa
Motor
Lift
Peralatan kantor
Mesin produksi
Sistem keamanan
Peralatan pendukung lainnya

Karena memiliki fungsi penting, desain panel harus disesuaikan dengan karakteristik dan kebutuhan proyek.

Tujuan Perencanaan Panel Listrik

Perencanaan panel listrik bertujuan untuk menghasilkan sistem distribusi yang aman dan efisien.

Beberapa tujuan utamanya adalah:

Menentukan kebutuhan daya listrik
Menentukan kapasitas panel
Mengatur pembagian beban
Menentukan sistem proteksi
Memudahkan pengoperasian
Memudahkan maintenance
Menyiapkan kapasitas untuk pengembangan

Mengapa Perencanaan Panel Listrik Penting dalam Konstruksi?

Sistem kelistrikan harus direncanakan dengan baik karena menjadi salah satu bagian utama dalam operasional bangunan.

Menjamin Distribusi Listrik yang Efisien

Panel membantu membagi sumber listrik ke berbagai area sesuai kebutuhan.

Pembagian beban yang tepat dapat membantu menghindari penggunaan daya yang tidak seimbang dan membuat sistem lebih terorganisir.

Meningkatkan Keamanan Sistem

Panel dilengkapi dengan perangkat proteksi untuk membantu melindungi sistem dari berbagai gangguan listrik.

Beberapa gangguan yang perlu diperhatikan antara lain:

Overload
Short circuit
Earth fault
Gangguan pada peralatan

Mengurangi Risiko Gangguan Saat Operasional

Perencanaan yang baik membuat sistem lebih mudah dipantau dan ditangani ketika terjadi gangguan.

Dengan pembagian panel yang tepat, masalah pada satu area tidak selalu berdampak pada seluruh sistem.

Mengontrol Biaya Proyek

Perencanaan sejak awal dapat membantu menentukan spesifikasi panel dan komponen sesuai kebutuhan.

Hal ini dapat mengurangi risiko:

Salah memilih kapasitas
Pembelian komponen yang tidak sesuai
Perubahan desain
Pekerjaan ulang
Biaya tambahan

Tahapan Perencanaan Panel Listrik dalam Proyek Konstruksi

Perencanaan panel listrik terdiri dari beberapa tahap yang saling berkaitan.

Identifikasi Kebutuhan Listrik

Tahap pertama adalah mengetahui kebutuhan listrik bangunan.

Hal yang perlu diidentifikasi antara lain:

Jenis bangunan
Luas bangunan
Jumlah lantai
Jumlah area yang membutuhkan listrik
Jenis peralatan listrik
Kapasitas peralatan
Kebutuhan listrik cadangan

Informasi tersebut akan menjadi dasar untuk menentukan sistem distribusi.

Menghitung Total Beban Listrik

Setelah kebutuhan diketahui, langkah berikutnya adalah menghitung total beban listrik.

Beban dapat berasal dari:

Beban Pencahayaan

Meliputi lampu untuk area interior, eksterior, koridor, ruang kerja, dan area lainnya.

Beban Stop Kontak

Digunakan untuk berbagai perangkat elektronik dan peralatan pendukung.

Beban HVAC

Sistem HVAC dapat menjadi salah satu beban listrik yang cukup besar pada bangunan komersial.

Beban Motor dan Pompa

Contohnya adalah pompa air, fan, blower, dan peralatan mekanikal lainnya.

Beban Peralatan Khusus

Setiap bangunan dapat memiliki peralatan khusus sesuai dengan fungsinya.

Perhitungan total beban akan membantu menentukan kebutuhan kapasitas sistem secara keseluruhan.

Menentukan Kapasitas Panel

Setelah kebutuhan beban diketahui, kapasitas panel dapat ditentukan.

Kapasitas harus disesuaikan dengan kebutuhan aktual dan mempertimbangkan kapasitas cadangan untuk kemungkinan penambahan beban di masa depan.

Dengan adanya kapasitas cadangan, pengembangan sistem dapat dilakukan dengan lebih mudah.

Menentukan Jenis Panel

Jenis panel yang digunakan tergantung pada fungsi dan kebutuhan sistem.

Beberapa jenis panel yang umum digunakan antara lain:

Main Distribution Panel (MDP)

MDP merupakan panel utama yang menerima dan mendistribusikan daya listrik ke bagian lain dari sistem.

Sub Distribution Panel (SDP)

SDP digunakan untuk mendistribusikan listrik ke area atau beban tertentu.

Motor Control Center (MCC)

MCC digunakan untuk mengontrol berbagai motor listrik, seperti pompa, fan, dan peralatan mekanikal.

Automatic Transfer Switch (ATS)

ATS digunakan untuk melakukan perpindahan sumber listrik secara otomatis antara sumber utama dan sumber cadangan sesuai desain sistem.

Capacitor Bank

Capacitor bank dapat digunakan untuk membantu memperbaiki faktor daya pada sistem kelistrikan sesuai kebutuhan instalasi.

Panel Kontrol

Panel kontrol digunakan untuk mengatur dan mengendalikan peralatan atau proses tertentu, termasuk sistem yang menggunakan PLC.

Menentukan Komponen Panel Listrik

Pemilihan komponen menjadi bagian penting dalam proses engineering panel.

Circuit Breaker

Circuit breaker berfungsi sebagai perangkat proteksi dan pemutus aliran listrik ketika terjadi kondisi gangguan tertentu.

Busbar

Busbar digunakan sebagai penghantar dan distribusi daya di dalam panel.

Contactor

Contactor digunakan untuk mengendalikan aliran listrik menuju beban tertentu, terutama pada sistem motor dan kontrol.

Relay

Relay dapat digunakan sebagai bagian dari sistem kontrol dan proteksi.

Metering

Perangkat metering digunakan untuk memantau parameter listrik seperti arus, tegangan, daya, dan energi.

Terminal dan Wiring

Terminal dan wiring digunakan untuk menghubungkan berbagai komponen agar sistem dapat bekerja sesuai desain.

Perencanaan Sistem Proteksi Panel Listrik

Sistem proteksi harus dirancang agar sesuai dengan karakteristik beban dan sistem distribusi.

Proteksi Overload

Overload terjadi ketika beban yang digunakan melebihi kapasitas yang dirancang.

Sistem proteksi membantu memutus atau mengendalikan kondisi tersebut untuk mengurangi risiko kerusakan.

Proteksi Short Circuit

Hubungan singkat dapat menyebabkan arus yang sangat besar dalam waktu singkat.

Karena itu, perangkat proteksi harus dipilih sesuai dengan karakteristik sistem.

Proteksi Earth Fault

Earth fault merupakan salah satu jenis gangguan yang perlu diperhatikan dalam sistem kelistrikan.

Sistem proteksi dan grounding yang tepat dapat membantu meningkatkan keselamatan instalasi.

Sistem Grounding

Grounding merupakan bagian penting dari sistem keselamatan kelistrikan.

Sistem ini perlu dirancang, dipasang, dan diperiksa sesuai dengan kebutuhan instalasi serta persyaratan proyek.

Dokumen yang Dibutuhkan dalam Perencanaan Panel Listrik

Dokumen engineering membantu memastikan proses fabrikasi dan instalasi sesuai dengan desain.

Single Line Diagram (SLD)

SLD memberikan gambaran sederhana mengenai hubungan sumber listrik, panel, proteksi, dan beban.

Panel Layout

Panel layout menunjukkan posisi dan susunan komponen di dalam panel.

Wiring Diagram

Wiring diagram menunjukkan hubungan kabel dan komponen dalam sistem kontrol maupun distribusi.

Load Schedule

Load schedule berisi daftar beban dan kebutuhan daya yang menjadi dasar dalam perencanaan sistem.

Spesifikasi Teknis

Dokumen ini dapat mencakup:

Kapasitas panel
Jenis enclosure
Rating komponen
Sistem proteksi
Jenis busbar
Sistem metering
Persyaratan teknis lainnya

Integrasi Panel Listrik dengan Sistem MEP

Panel listrik tidak berdiri sendiri. Dalam proyek konstruksi modern, panel perlu terintegrasi dengan sistem MEP lainnya.

Integrasi dengan Sistem Electrical

Panel menjadi bagian dari sistem distribusi listrik mulai dari sumber listrik hingga beban.

Integrasi dengan Sistem Mechanical

Panel dapat menyuplai dan mengontrol berbagai peralatan mechanical seperti:

HVAC
Pompa
Fan
Blower
Motor

Integrasi dengan Sistem Plumbing

Peralatan plumbing seperti pompa air membutuhkan suplai dan kontrol listrik yang sesuai.

Integrasi dengan Sistem Fire Protection

Sistem fire protection juga memiliki peralatan yang membutuhkan suplai listrik, seperti fire pump dan sistem pendukung lainnya.

Karena itu, kebutuhan daya dan sistem backup perlu diperhitungkan sejak tahap perencanaan.

Proses Fabrikasi Panel Listrik

Setelah desain dan engineering selesai, panel dapat masuk ke tahap fabrikasi.

Persiapan Material dan Komponen

Komponen disiapkan sesuai dengan spesifikasi dan daftar material yang telah ditentukan.

Perakitan Komponen

Komponen dipasang pada enclosure sesuai dengan layout panel.

Pemasangan Busbar dan Wiring

Busbar dan wiring dipasang sesuai dengan desain dan diagram yang telah dibuat.

Kerapian wiring penting untuk memudahkan pemeriksaan dan maintenance.

Labeling

Setiap komponen dan kabel sebaiknya diberi identifikasi sesuai dokumen engineering.

Hal ini membantu teknisi saat melakukan pemeriksaan maupun perbaikan.

Pemeriksaan Kualitas Panel

Sebelum dikirim ke lokasi proyek, panel perlu diperiksa untuk memastikan konstruksi dan komponennya sesuai dengan spesifikasi.

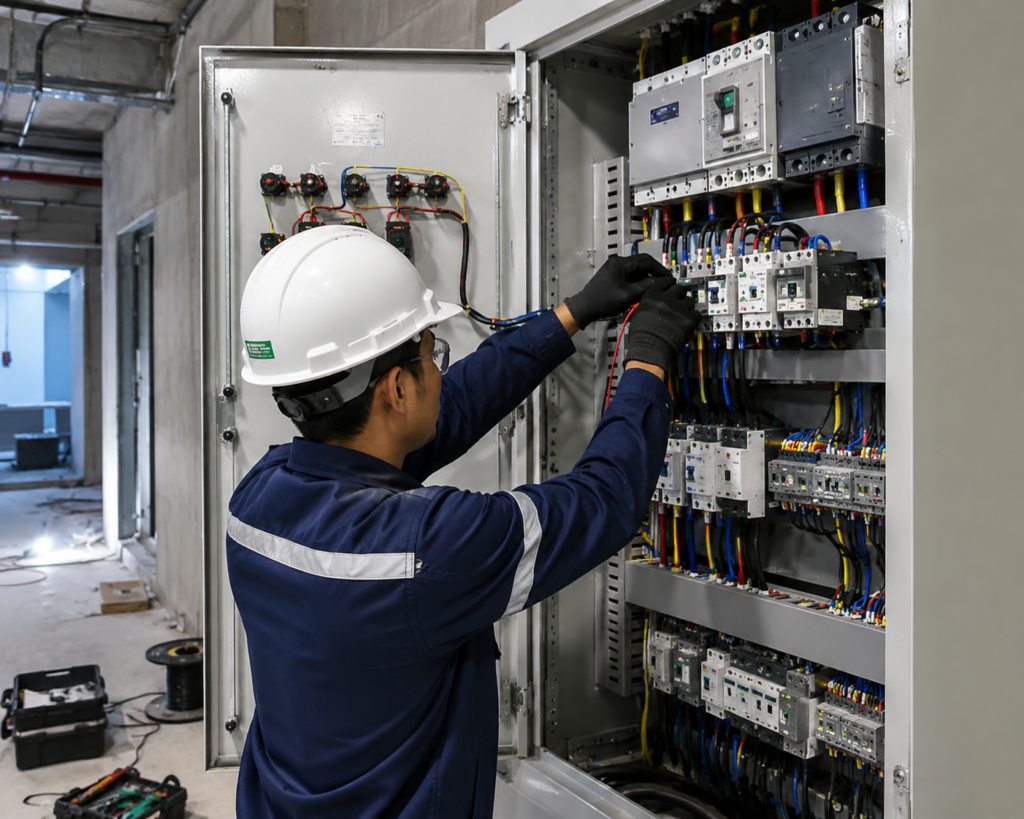

Instalasi Panel Listrik di Lokasi Proyek

Panel yang telah selesai difabrikasi kemudian dipasang di lokasi proyek.

Menentukan Lokasi Panel

Lokasi panel harus mempertimbangkan:

Akses untuk maintenance
Kondisi lingkungan
Keamanan
Ruang kerja teknisi
Jalur kabel
Integrasi dengan sistem lainnya

Pemasangan Panel

Panel dipasang sesuai dengan layout dan koordinat yang telah ditentukan.

Posisi panel harus diperiksa agar instalasi aman dan sesuai dengan desain.

Terminasi Kabel

Kabel dari sumber maupun menuju beban kemudian dilakukan terminasi pada panel.

Pemeriksaan koneksi sangat penting untuk memastikan tidak terjadi kesalahan wiring.

Penyambungan Grounding

Panel juga perlu dihubungkan dengan sistem grounding sesuai dengan desain instalasi.

Testing dan Commissioning Panel Listrik

Sebelum sistem digunakan, panel perlu menjalani proses testing dan commissioning.

Pemeriksaan Visual

Pemeriksaan dilakukan untuk memastikan:

Panel dalam kondisi baik
Komponen terpasang sesuai desain
Wiring rapi
Label tersedia
Tidak terdapat kerusakan fisik

Insulation Resistance Test

Pengujian ini dilakukan untuk memeriksa kondisi isolasi pada bagian tertentu dari instalasi sesuai prosedur dan spesifikasi proyek.

Continuity Test

Continuity test dilakukan untuk memeriksa kontinuitas jalur listrik dan koneksi sesuai kebutuhan pengujian.

Functional Test

Functional test dilakukan untuk memastikan fungsi kontrol dan perangkat bekerja sesuai desain.

Pengujian Sistem Proteksi

Perangkat proteksi diuji sesuai prosedur untuk memastikan responsnya sesuai dengan desain sistem.

Dokumentasi Hasil Pengujian

Hasil pengujian perlu dicatat dan didokumentasikan sebagai bagian dari proses commissioning dan serah terima proyek.

Kesalahan yang Perlu Dihindari dalam Perencanaan Panel Listrik

Perencanaan yang kurang tepat dapat menimbulkan masalah selama konstruksi maupun operasional.

Tidak Menghitung Beban dengan Tepat

Kesalahan dalam menghitung beban dapat menyebabkan kapasitas sistem tidak sesuai kebutuhan.

Kapasitas Panel Tidak Sesuai

Panel yang terlalu kecil dapat membatasi sistem, sedangkan kapasitas yang terlalu besar tanpa alasan teknis dapat meningkatkan biaya.

Mengabaikan Kapasitas Cadangan

Bangunan dapat mengalami penambahan beban di masa depan. Karena itu, kebutuhan pengembangan sebaiknya dipertimbangkan sejak awal.

Tidak Memperhatikan Sistem Proteksi

Proteksi merupakan bagian penting dari keselamatan sistem kelistrikan dan tidak boleh diabaikan.

Kurangnya Koordinasi dengan Sistem MEP

Perencanaan panel harus dikoordinasikan dengan sistem mechanical, plumbing, fire protection, dan sistem lainnya.

Tidak Mempertimbangkan Maintenance

Panel harus dirancang dengan mempertimbangkan akses teknisi untuk pemeriksaan dan pemeliharaan.

Tips Memilih Panel Listrik untuk Proyek Konstruksi

Pemilihan panel sebaiknya tidak hanya berdasarkan harga.

Sesuaikan dengan Kebutuhan Bangunan

Pastikan jenis dan kapasitas panel sesuai dengan fungsi serta kebutuhan listrik proyek.

Gunakan Komponen Berkualitas

Komponen harus memenuhi spesifikasi teknis yang telah ditentukan dan sesuai dengan kebutuhan sistem.

Perhatikan Standar dan Spesifikasi Proyek

Panel perlu dibuat dan dipasang sesuai standar, persyaratan teknis, serta spesifikasi yang berlaku untuk proyek tersebut.

Pertimbangkan Pengembangan di Masa Depan

Kapasitas dan ruang cadangan dapat dipertimbangkan untuk mengantisipasi penambahan beban.

Pilih Panel Maker atau Kontraktor Berpengalaman

Panel maker atau kontraktor berpengalaman dapat membantu dari tahap engineering, fabrikasi, instalasi, hingga testing dan commissioning.

Pendekatan yang terintegrasi juga dapat mempermudah koordinasi antara sistem panel listrik dengan keseluruhan sistem MEP.

Manfaat Perencanaan Panel Listrik yang Tepat

Perencanaan yang matang memberikan berbagai manfaat bagi proyek konstruksi.

Distribusi Listrik Lebih Aman

Pembagian beban dan sistem proteksi yang tepat membantu meningkatkan keamanan instalasi.

Penggunaan Energi Lebih Efisien

Sistem yang dirancang sesuai kebutuhan membantu mengoptimalkan penggunaan energi.

Maintenance Lebih Mudah

Dokumentasi dan desain panel yang baik memudahkan teknisi melakukan pemeriksaan dan perawatan.

Mengurangi Risiko Pekerjaan Ulang

Koordinasi sejak tahap awal dapat mengurangi perubahan desain dan pekerjaan ulang di lapangan.

Sistem Lebih Siap untuk Pengembangan

Perencanaan kapasitas cadangan membuat sistem lebih fleksibel terhadap kebutuhan tambahan di masa depan.

Kesimpulan

Perencanaan panel listrik dalam proyek konstruksi merupakan tahap penting untuk menciptakan sistem kelistrikan yang aman, efisien, dan dapat diandalkan. Prosesnya tidak hanya menentukan kapasitas panel, tetapi juga mencakup perhitungan beban, pemilihan jenis dan komponen, sistem proteksi, dokumen engineering, hingga integrasi dengan sistem MEP.

Setelah tahap perencanaan selesai, proses dilanjutkan dengan fabrikasi, instalasi, testing, dan commissioning. Seluruh tahapan tersebut perlu dilakukan secara terkoordinasi agar panel dapat bekerja sesuai kebutuhan proyek.

Dengan perencanaan yang tepat dan dukungan tenaga profesional, sistem panel listrik dapat mendukung operasional bangunan secara optimal sekaligus mempermudah proses maintenance dan pengembangan di masa mendatang.

Butuh solusi panel listrik untuk proyek konstruksi? PT Hanei Tridigawa Sistem siap mendukung kebutuhan engineering, fabrikasi panel, instalasi, hingga testing dan commissioning dengan solusi yang disesuaikan dengan kebutuhan proyek Anda.
